22x58 円筒形 gG ヒューズ

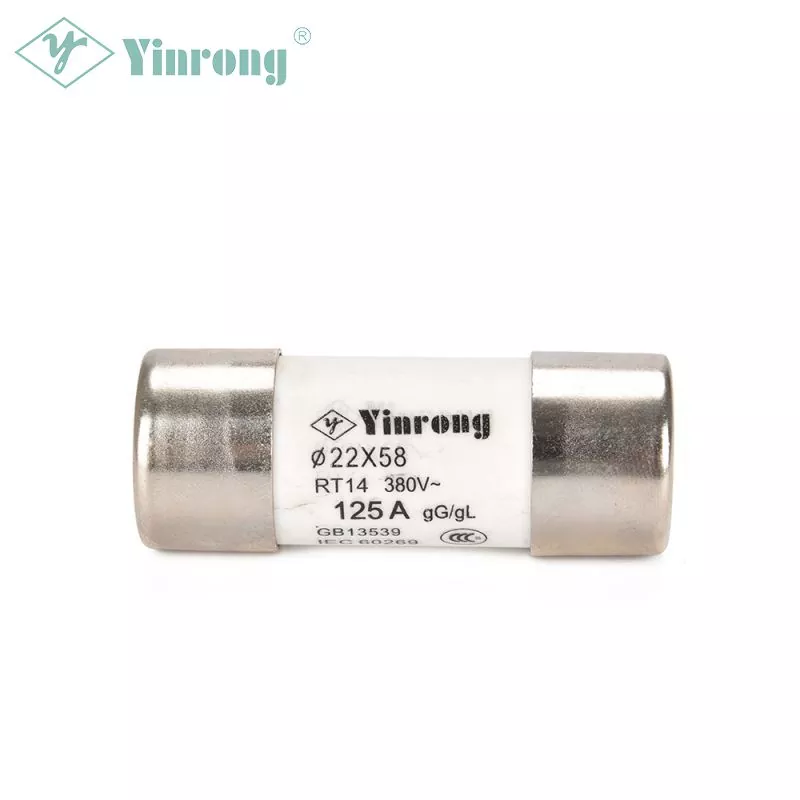

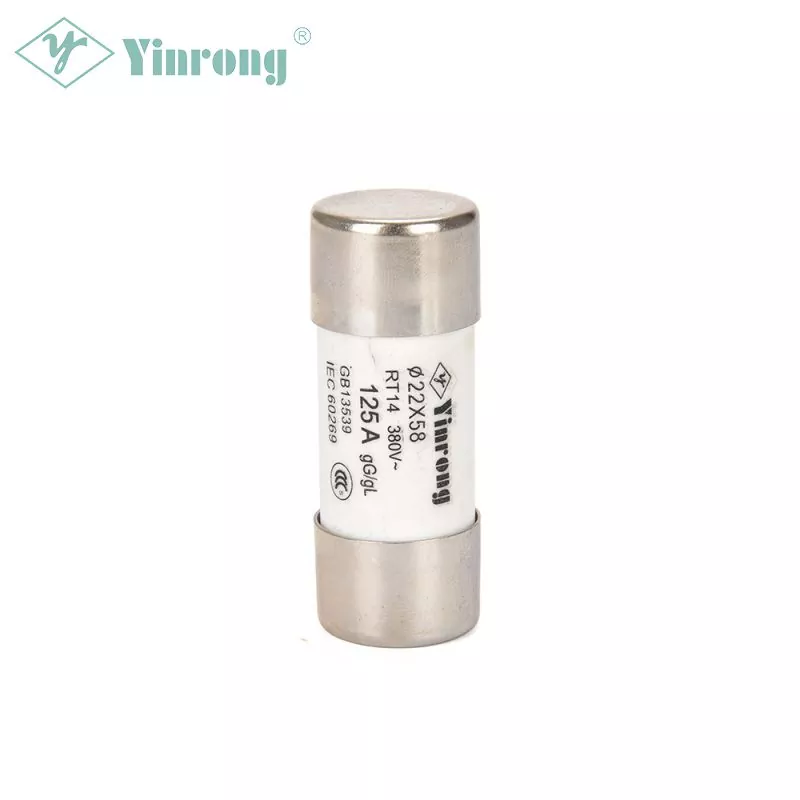

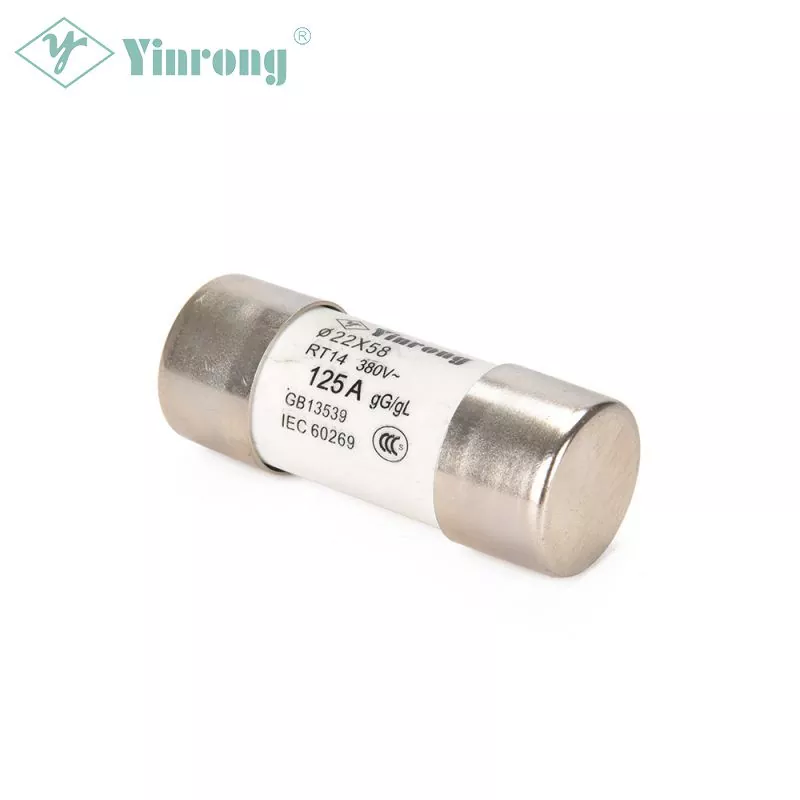

yingrong は、RT18-125 22x58 円筒形 gG ヒューズの製造と生産を専門とする会社で、特に産業用アプリケーションで一般的に発生する短絡電流や過負荷電流に対して即効性の保護を提供するように設計されています。RT18-125 22x58 円筒形gG ヒューズは 22x58mm のヒューズリンクサイズを採用しており、モーター、変圧器、低電圧配電、制御回路など、最大 690V で動作する一般産業用回路の保護に最適です。RT18-125 22x58mm 円筒形の推奨ヒューズホルダーgG ヒューズは、難燃性の V0 シェルと指に安全なデッドフロント設計を備えた RT18-125 22x58mm ヒューズホルダーです。さらに、RT18-125 22x58mm 円筒形 gG ヒューズは、バスバーに配線して簡単に設置でき、顧客の要求に応じてさまざまな設置要件を満たすために 1P/2P/3P/4P で入手可能です。

お問い合わせを送信

製品説明

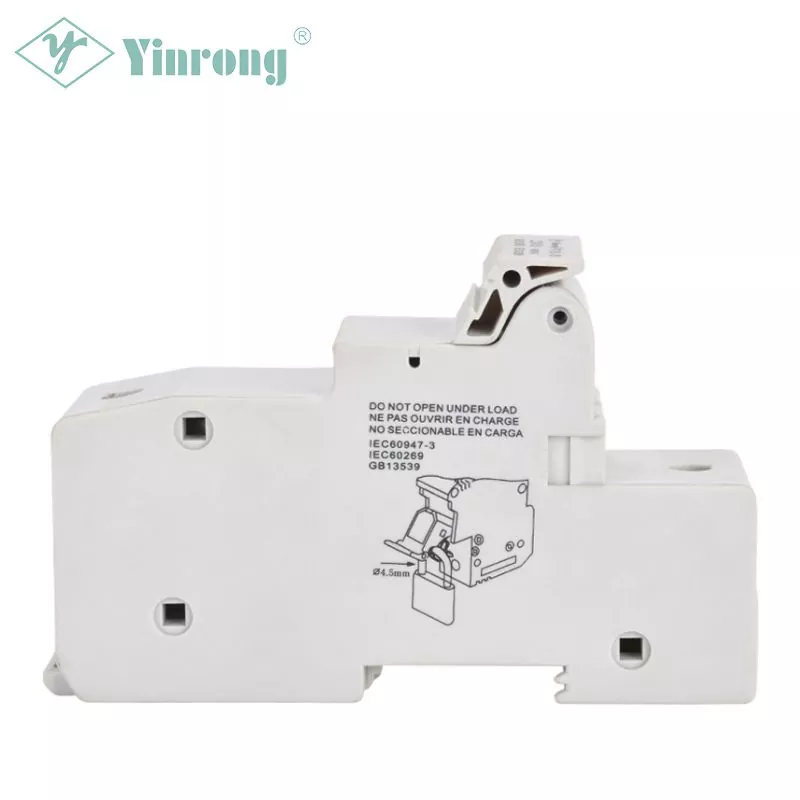

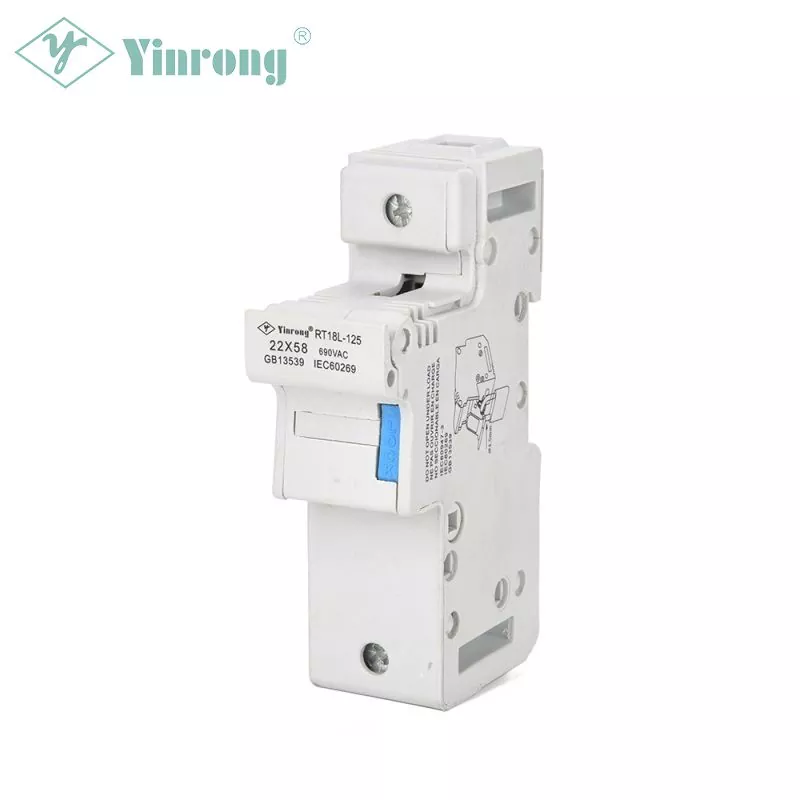

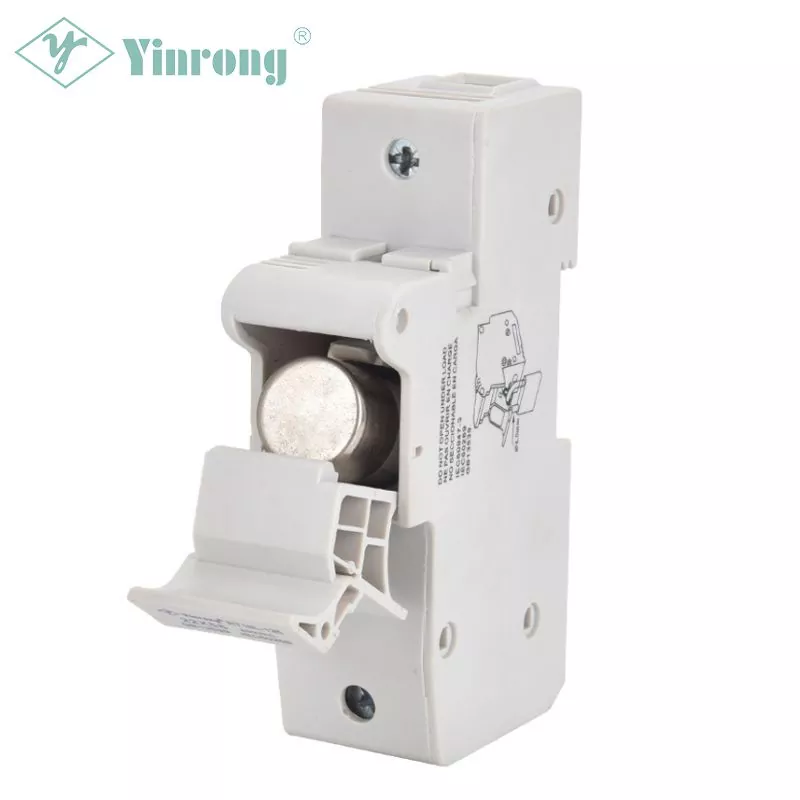

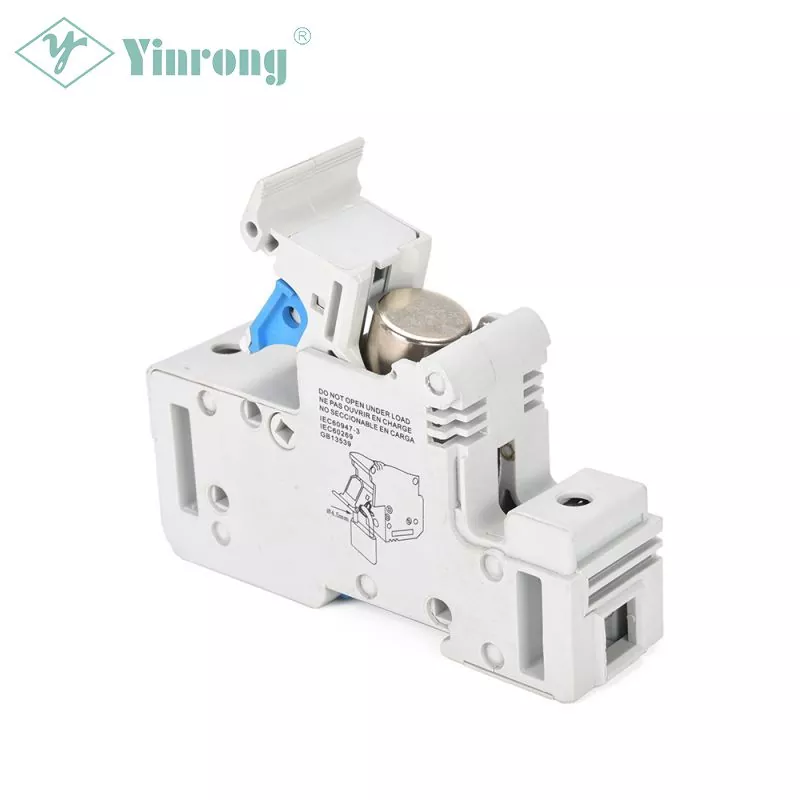

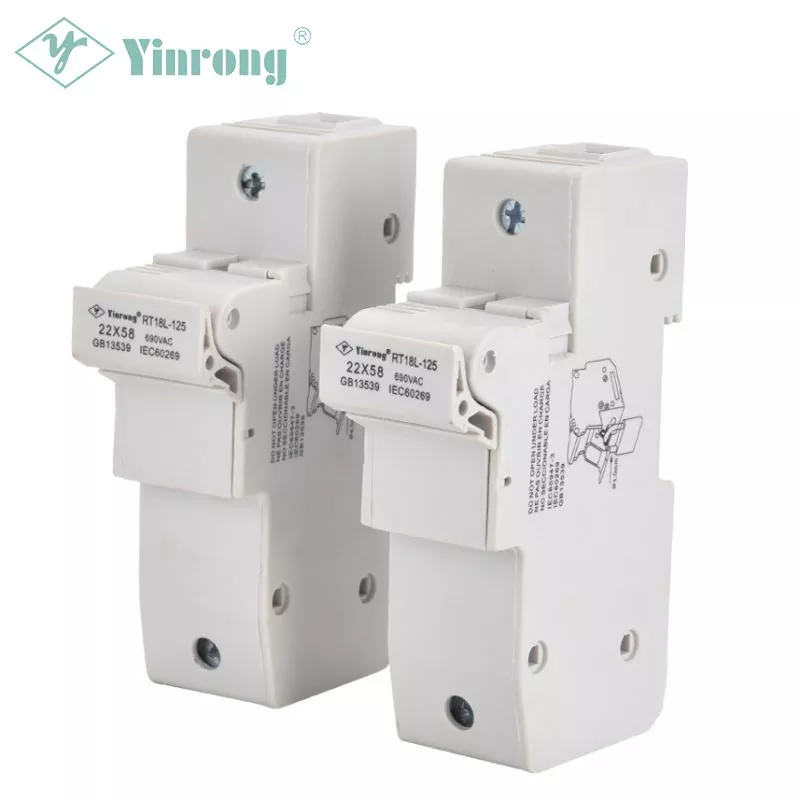

yingrong は、RT18-125 22x58 円筒形 gG ヒューズの製造と生産を専門としています。通常、産業用アプリケーションで一般的に発生する短絡電流や過負荷電流に対して即効性の保護を提供するように設計されています。 RT18-125 22x58 円筒形 gG ヒューズは、22x58mm ヒューズリンクサイズを利用し、モーター、変圧器、低電圧配電、制御回路など、最大 690V で動作する一般産業用回路向けに特別に設計されています。 RT18-125 22x58 円筒形 gG ヒューズに推奨されるヒューズホルダーは、RT18-125 22x58mm ヒューズホルダーで、難燃性の V0 定格シェルと安全性を高めるフィンガーセーフのデッドフロント設計を備えています。さらに、RT18-125 22x58 円筒型 gG ヒューズは、バスバーに簡単に配線できるため、設置が容易であり、顧客の要求に応じてさまざまな設置要件に対応するために 1P/2P/3P/4P 構成で利用できます。

定格電圧

500V/690V

定格電流

16-125A

遮断容量

500V-100KA/690V-80KA

オペレーティングクラス

gG/gL;aR;aM

ポール

1P/2P/3P/4P ヒューズホルダーをサポート

規格・準拠

-IEC 60269-2

-GB/T13539.2

認証

互換性のあるヒューズホルダー

RT18-125

機能と利点

-250VAC、380VAC、500VAC、690VACの配電回路およびさまざまな産業用途をカバーします。

-16A ～ 125A のアンペア定格が利用可能

-フルレンジ保護、半導体保護、モーター保護

-標準化された円筒構造

- 温度上昇を抑える低消費電力性能

-Dinレール取り付け

22x58 円筒形 gG ヒューズのアプリケーション

- 一般産業用途

- モーター駆動

- LVネットワーク

- 電気キャビネット

- ソリッドステートリレー

- 半導体デバイス

-電力整流器

- 無停電電源装置

原産国

中華人民共和国

パラメーター

モデル/サイズ	定格電圧(V)	定格電流(A)	全体寸法
モデル/サイズ	定格電圧(V)	定格電流(A)	℃	A	イチジク。
10.3x38T	500V/690V	2,4,,6,10,12,16,20,25,32	10.3	38	図1
5x20	250V	0.5、1、2、3、4、6、10、12、13	5	20	図2
5x25	250V	0.5、1、2、3、4、6、10、12、16	5	25
6x20	250V	0.5、1、2、3、4、6、10、12、16	6	20
6.3x23	250V	0.5、1、2、3、4、6、10、12、16、20	6.3	23
6.3x25	250V	0.5、1、2、3、4、6、10、12、16、20	6.3	25
6.3x31.5	250V/500V	0.5、1、2、3、4、6、10、12、16、20	6.3	31.5
8.5x23	250V	0.5、1、2、3、4、6、10、12、16、20、25	8.5	23
8.5x31.5	250V/500V	0.5、1、2、3、4、6、10、12、16、20、25	8.5	31.5
8.5x36	250V/500V	1,2,3,4,6,10,12,16,20,25,32	8.5	36
10x30	250V/500V	2、4、6、10、12、16、20、25、32	10	30
10.3x28.5	250V/500V	2、4、6、10、12、16、20、25、32	10.3	28.5
10.3x31.5	250V/500V	2、4、6、10、12、16、20、25、32	10.3	31.5
10.3x34	250V/500V	2、4、6、10、12、16、20、25、32	10.3	34
10.3x38	500V/690V	2、4、6、10、12、16、20、25、32	10.3	38
10.3x65	690V/1000V	2、4、6、10、12、16、20、25、32	10.3	65
14.3x38	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	38
14.3x45	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	45
14.3x51	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	51
14.3x65	690V/1000V	2、4、6、10、12、16、20、25、32、40、50	14.3	65
15×50	500V/690V	16、20、25、32、40、50	15	50
16.7x35	250V/500V	16,20,25,32,40,50,63	16.7	35
18x37	250V/500V	2,4,6,10,12,16,20,25,32,40,50,63	18	37
18×50	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	18	50
20.5×40	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	40
20.5x76	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	76
20.5x114	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	114
20.5x127	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	127
22.2x58	500V/690V	16,20,25,32,40,50,63,80,100,125	22.2	58
27×60	500V/690V	32、40、50、63、80	27	60
27x139	690V/1000V	32,40,50,63	27	139
27x147	690V/1000V	32,40,50,63	27	147
30×57	500V/690V	16,20,25,32,40,50,63,80,100,125	30.1	57
14.3×51H	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	51	図3
20.5×76H	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	76
20.5×114H	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	114
20.5×127H	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	127
22.2×58H	500V/690V	16,20,25,32,40,50,63,80,100,125	22.2	58
27×139H	690V/1000V	32,40,50,63	27	139
27×147H	690V/1000V	32,40,50,63	27	147
