DC回路ブレーカーの配線方法は何ですか？

新しいエネルギー発電、鉄道輸送、データセンターなどのDC電源システムでは、DCサーキットブレーカーは、回路の安全性を確保するためのコア機器です。それらの配線方法は、システムの安定性と障害保護効率に直接影響します。アプリケーションシナリオと負荷特性によると、DC回路ブレーカー主に単極配線、二重極配線、リング配線、および混合配線に分割されます。各方法には、独自の技術的利点とアプリケーションの範囲があります。

単極配線：シンプルで効率的な基本ソリューション

単極配線は、最も一般的なDC回路ブレーカー接続法です。単一の回路ブレーカーを介して正または負のラインを制御し、低電圧DC配電システムで一般的に使用されます。太陽光発電発電の弦インバーターでは、単極回路ブレーカーは正のラインと直列に接続されています。過電流または短絡障害が発生すると、障害回路はすぐに遮断されます。この方法には単純な構造と低コストがありますが、同時に正と負の極を隔離することはできません。接地保護装置で使用する必要があります。これは、家のエネルギー貯蔵システムなど、スペースやコストに敏感なシナリオに適しています。

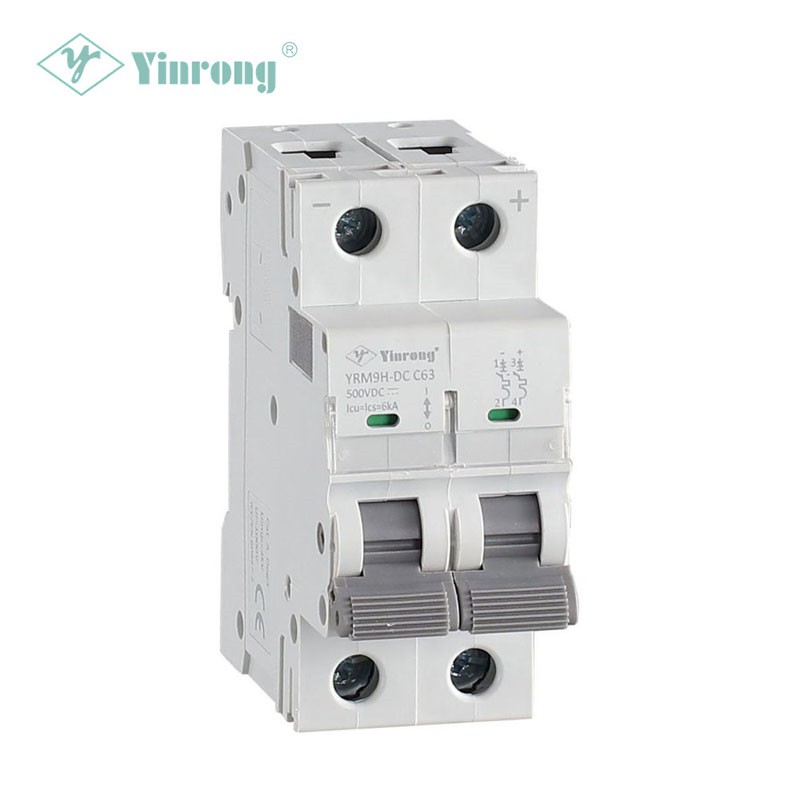

双極配線：高安全な完全極保護

バイポーラ配線では、2つの回路ブレーカーを使用して、それぞれ正と負のラインを制御し、正と負の極の同時切断を実現でき、断層分離能力を大幅に改善します。都市鉄道輸送のトラクション電源システムでは、双極回路ブレーカーは、コンタクトネットワークの正と負の極と直列に接続されています。位相間の短絡または接地障害が発生すると、断層が広がるのを防ぐために、極電流をすばやく遮断することができます。単極配線と比較して、双極溶液はより安全ですが、機器のコストと設置スペースの要件が増加します。これは、高電圧直流伝送などの高電圧および大容量のDCシステムに適しています。

リング配線：冗長設計により、連続電源が保証されます

リング配線は、複数のDC回路ブレーカーを閉ループネットワークに接続し、セグメント化された制御を介して電源の冗長性を実現します。データセンターのDC途切れやすい電源（DC UPS）システムでは、リングの配線により、回路ブレーカーが失敗したときに他の回路ブレーカーが自動的に閉じて維持できるようになり、システムの信頼性が大幅に向上します。この方法は、各回路ブレーカーのステータスをリアルタイムで迅速に切り替えるために、インテリジェントな制御戦略と組み合わせる必要があります。多くの場合、電源の継続性のための非常に高い要件を備えたシナリオで使用されますが、配線の複雑さと制御コストは高くなっています。

ハイブリッド配線：複雑なニーズへのカスタマイズされた適応

複雑な労働条件の場合、ハイブリッド配線は複数の方法を組み合わせて機能的な相補性を実現します。たとえば、Ship DC Power Gridでは、メインパワー供給ラインは双極配線を使用して安全性を確保しますが、セカンダリロードブランチは単極配線を使用してコストを削減します。いくつかの新しいエネルギーマイクログリッドプロジェクトは、リングの配線と双極回路ブレーカーを組み合わせて、冗長電源とフルポール保護を考慮に入れます。ハイブリッド配線は、システムトポロジ、負荷特性、保護要件に従ってカスタマイズする必要があります。これは、エンジニアリングチームの包括的なソリューション機能をテストします。

新しいエネルギー産業の急速な発展により、DC回路ブレーカー 配線技術は統合とインテリジェンスに向けて進化しています。新世代のサーキットブレーカーは、組み込みセンサーと通信モジュールを介したリモートモニタリングと障害の予測をサポートし、最適化された配線ソリューションにより、DCシステムの安全性と運用とメンテナンスの効率をさらに改善できます。選択と設計の際に、企業はシステムの電圧レベル、負荷特性、経済を包括的に検討し、電気システムの安定した動作のための固体防御ラインを構築するための最適な配線ソリューションを選択する必要があります。
