信頼性の高い DC 電気保護に 2P 125A 小型サーキットブレーカーが不可欠な理由

抽象的な：最新の太陽光発電システムや通信システムは信頼性の高い DC 配電への依存度が高まっているため、効果的な回路保護が不可欠になっています。ギャラクシーヒューズを提供します2P 125A 小型サーキットブレーカ過負荷保護、短絡保護、安全な回路絶縁を必要とする DC アプリケーション向けに設計されています。 YRM9-125DC プラットフォームに基づいたこれらのブレーカーは、DIN レール設置、10kA 遮断容量、IEC 60947-2 および GB/T 14048.2 への準拠を提供しながら、要求の厳しい低電圧 DC システムをサポートします。

目次

• 2P 125A ミニチュアサーキットブレーカとは何ですか?
• 2P 125A 小型サーキットブレーカーはどのように動作しますか?
• 主な機能は何ですか?
• 技術仕様とは何ですか?
• 一般的にどこで使用されますか?
• 適切な DC サーキットブレーカーを選択するにはどうすればよいですか?
• インストール中に考慮すべきことは何ですか?
• よくある質問
• 結論

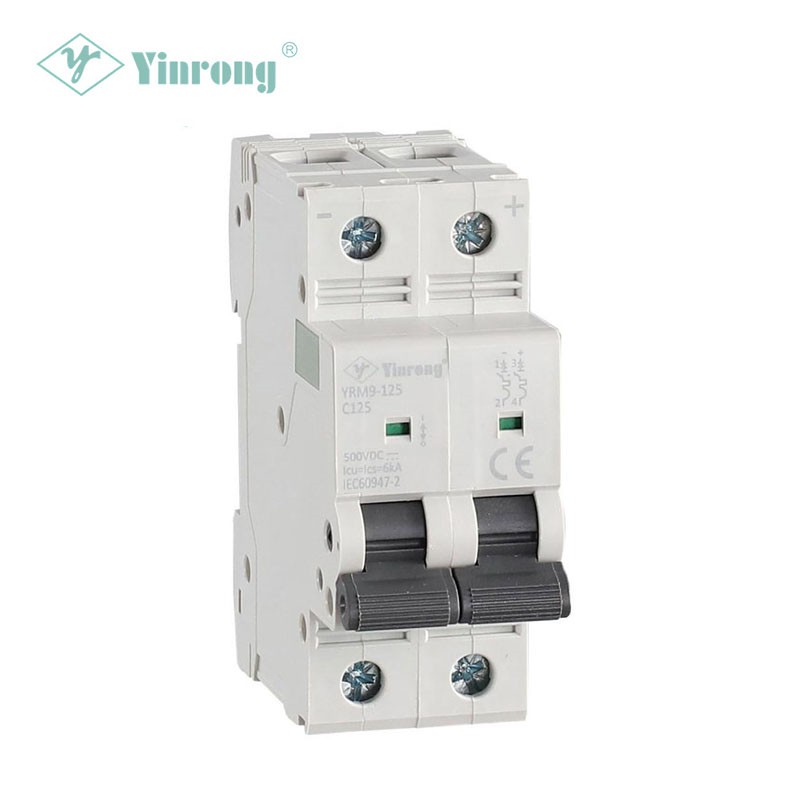

2P 125A ミニチュアサーキットブレーカとは何ですか?

A 2P 125A 小型サーキットブレーカーは、異常な電流状態を遮断し、必要に応じて回路を絶縁するように設計された DC 保護デバイスです。 「2P」という表記は 2 極構成を指し、125A は特定のモデルの公称電流定格を示します。

通常、動作後に交換が必要な従来のヒューズとは異なり、サーキットブレーカーは適切な故障調査後にリセットすることができます。これにより、保守性、メンテナンス効率、迅速な復旧が重要となる電気システムに特に役立ちます。

ギャラクシーヒューズ が提供する製品情報によると、YRM9-125DC シリーズは DC システム、特に通信インフラと太陽光発電システム。この製品ファミリーは、1P、2P、3P、および 4P 構成をサポートしており、定格電流は 80A ～ 125A で、DC 電圧構成は極数に応じて 250VDC ～ 1000VDC まで拡張されます。

保護オプションを比較する購入者にとって、DC 障害遮断にはさまざまな電気的課題が生じるため、汎用 AC ブレーカーと専用設計の DC ブレーカーの違いを理解することが重要です。システムの DC 電圧と障害状態に特化した定格のブレーカーを選択すると、全体的な保護の信頼性が向上します。

2P 125A 小型サーキットブレーカーはどのように動作しますか?

小型回路ブレーカーの主な目的は、電流が許容可能な動作条件を超えたときに回路を切断することです。 DC 設置では、ブレーカーはシステム電圧と予想される故障電流に対して適切に設計され、定格されている必要があります。

保護原則は、次の 3 つの重要な機能を通じて考慮できます。

• 過負荷保護:ブレーカーは、電流が許容動作レベルを十分に超えた状態が継続すると応答します。
• 短絡保護:大幅に高い故障電流を迅速に遮断し、機器損傷のリスクを軽減します。
• 分離：点検、整備、メンテナンスの際に回路が切断される場合があります。

YRM9-125DC の技術情報では、1.05 インチ、1.3 インチ、8 インチ、および 12 インチでの時間電流試験を指定しています。記載されたテスト条件では、より高い故障電流レベルは急速なトリップ動作に関連しており、ブレーカーの短絡保護機能をサポートします。

2P 125A 小型サーキットブレーカーの主な特徴は何ですか?

産業用または再生可能エネルギー用途向けの DC ミニチュアサーキットブレーカーを選択する場合は、設置の利便性と長期の耐用性とともに電気的性能を評価する必要があります。

1. 二極保護

2P 構成は、2 つの極を一緒にスイッチングまたは絶縁する必要がある DC 配電回路に実用的なソリューションを提供します。これにより、システムの保護とメンテナンスの手配が簡素化されます。

2. 高電流定格

定格 125A により、このクラスのブレーカーは、MCB 定格が小さいと十分な容量が得られない高電流 DC 配電アプリケーションに適しています。 YRM9-125DC ファミリは、80A ～ 125A の定格電流オプションをカバーします。

3. 直流電圧能力

回路保護装置を購入する際には、DC 電圧能力が重要な考慮事項となります。製品仕様では、極配置に応じて 250VDC ～ 1000VDC の構成が特定されており、このファミリはさまざまな DC アーキテクチャに適用できます。

4. 10kA遮断容量

YRM9-125DC の製品情報には、遮断容量10kA。この特性は、保護装置が設置予定箇所で予想される故障電流を安全に遮断できるかどうかを評価する際に重要です。

5. DIN レールの取り付け

DIN レール取り付けにより、配電アセンブリや制御キャビネットへの取り付けが容易になります。また、システム インテグレータや電気請負業者にとって、交換やメンテナンスがより簡単になります。

6. 国際規格への準拠

製品ドキュメントには、次の要件への準拠が記載されています。IEC 60947-2そしてGB/T 14048.2。購入者は、購入前に、正確なモデルおよび対象市場に該当する認証およびテスト文書を常に確認する必要があります。

技術仕様とは何ですか?

2P 125A 小型サーキット ブレーカーが特定の DC 設置に適切かどうかを判断する場合は、技術仕様を出発点とする必要があります。

上記スペックはメーカー公表の製品情報をもとに記載しております。電圧と電流の能力は正確な極の構成と設置条件に依存する可能性があるため、エンジニアリング チームは注文する前に最新の技術文書と照らし合わせて最終的な選択を確認する必要があります。

一般的にどこで使用されますか?

DC 保護、高電流容量、コンパクトな DIN レール設置の組み合わせにより、このタイプのブレーカーはさまざまな電気用途に適しています。

太陽光発電システム

太陽光発電設備には、太陽電池モジュール、結合装置、コントローラー、バッテリー、インバーターの間に複数の DC 回路が含まれています。適切に選択された DC 回路ブレーカーは、配電アーキテクチャ内の適切なポイントで保護と絶縁を提供できます。

通信システム

通信および通信インフラストラクチャは、DC 配電に依存することがよくあります。信頼性の高い回路保護により、障害のある分岐を分離し、影響を受けない回路を不必要にシャットダウンすることなくメンテナンスをサポートします。

直流分電盤

産業用制御システムと DC 配電盤では、適切な定格の小型回路ブレーカーを使用して、構造化された保護戦略を維持しながら個々の出力回路を保護できます。

エネルギー貯蔵および関連する DC 機器

DC 電源システムで大電流の分岐保護が必要な場合、適切な定格の回路ブレーカーが全体の保護アーキテクチャの一部を形成できます。ただし、バッテリエネルギー貯蔵アプリケーションでは、故障電流、電圧、遮断能力、調整、および適用される規格を慎重に評価する必要があります。

適切な DC サーキットブレーカーを選択するにはどうすればよいですか?

2P 125A 小型サーキット ブレーカーの選択は、アンペア数だけに基づいてはいけません。信頼性の高い選択プロセスでは、電気環境全体が考慮されます。

1. システム電圧を確認してください。ブレーカーの DC 電圧定格は、実際のシステム要件を満たすか、それを超える必要があります。
2. 設計電流を計算します。連続負荷および該当する電気設計要件に適した定格電流を選択してください。
3. 予想される短絡電流を決定します。遮断容量は、設置場所の障害レベルに適したものでなければなりません。
4. ポールの構成を確認してください。システム アーキテクチャで 1P、2P、3P、または 4P 保護が必要かどうかを確認します。
5. 導体の互換性を確認します。選択したブレーカに適合するケーブルサイズ、端子、接続方法、設置条件が必要です。
6. 規格と認証を確認します。製品ドキュメントが対象市場に適用される規制と顧客要件を満たしていることを確認します。
7. 設置やメンテナンスも考慮してください。DIN レール取り付けと明確な識別により、パネルの構成とサービスの効率が向上します。

を探している調達チーム向け中国のメーカーまたはサプライヤー、技術文書は、製造能力、品質管理プロセス、認証、納品能力、アフターサポートと並行して評価される必要があります。

インストール中に考慮すべきことは何ですか?

正しい設置は、正しいブレーカーを選択することと同じくらい重要です。高品質の回路保護デバイスは、誤った配線、不十分な導体サイズ、または不適切なシステム設計を補償することはできません。

• メーカーの配線図と取り付け手順に従ってください。
• 回路に通電する前に、DC 極性と端子の識別を確認してください。
• 定格電流や設置環境に適した導体や端子を使用してください。
• 該当する技術文書に従って締め付けトルクを確認してください。
• 実際のシステム条件に対してブレーカー電圧と遮断容量を検証してください。
• 過熱、緩み、または機械的損傷の兆候がないか定期的に接続を検査してください。
• 資格のある電気担当者のみが設置、テスト、トラブルシューティング、またはメンテナンスを実行してください。

公開されている YRM9-125DC 情報には、最大 25mm² の配線接続と DIN レールの取り付けも特定されており、パネル設計者がエンクロージャのレイアウトを計画する際に役立つ情報を提供します。

よくある質問

125A 小型サーキットブレーカーの 2P は何を意味しますか?

「2P」はブレーカーが 2 極であることを意味します。 DC 保護システムでは、正確なスイッチングと絶縁の配置は、電気アーキテクチャと適用される規制に従って決定する必要があります。

2P 125A MCB は太陽光発電システムに適していますか?

電圧定格、電流定格、遮断容量、極構成、設置要件がシステム設計と一致する場合、適切な DC 太陽光発電アプリケーションで使用できます。 YRM9-125DC は、特に太陽光発電および通信アプリケーション向けに設計されています。

YRM9-125DCの遮断容量はどのくらいですか？

公開されている製品情報には、遮断容量10kA。実際の適合性は、設置箇所で予想される短絡電流と比較して評価する必要があります。

製品はどのような規格に準拠していますか?

メーカーが特定しているIEC 60947-2そしてGB/T 14048.2製品に適用される規格として。購入者は、特定の購入要件について、現在のコンプライアンスおよび認証に関する文書を要求する必要があります。

機械的寿命はどれくらいですか?

公開されている仕様では、機械的寿命は次のように述べられています。20,000サイクル。実際の耐用年数は、動作条件、スイッチング周波数、環境条件、アプリケーション要件によって異なります。

結論

信頼性の高い DC 回路保護には、単に正しい電流定格を持つブレーカーを選択するだけでは不十分です。適切な2P 125A 小型サーキットブレーカー適切な DC 電圧能力、遮断容量、極構成、設置の互換性、および認知された規格を組み合わせる必要があります。 Galaxy Fuse の YRM9-125DC プラットフォームは、太陽光発電や通信システムなどのアプリケーション向けに設計されており、公開仕様には 80 ～ 125A の定格電流、最大 10kA の遮断容量、DIN レールの取り付け、IEC 60947-2 および GB/T 14048.2 への準拠が含まれます。

太陽光発電プロジェクト、通信システム、分電盤、またはその他の産業用途向けに信頼性の高い DC 回路保護を調達している場合、お問い合わせ電圧、電流、極構成、設置要件、プロジェクトの仕様について話し合います。 Galaxy Fuse は、適切な回路保護ソリューションを特定するのに役立つ製品情報と技術サポートを提供します。
