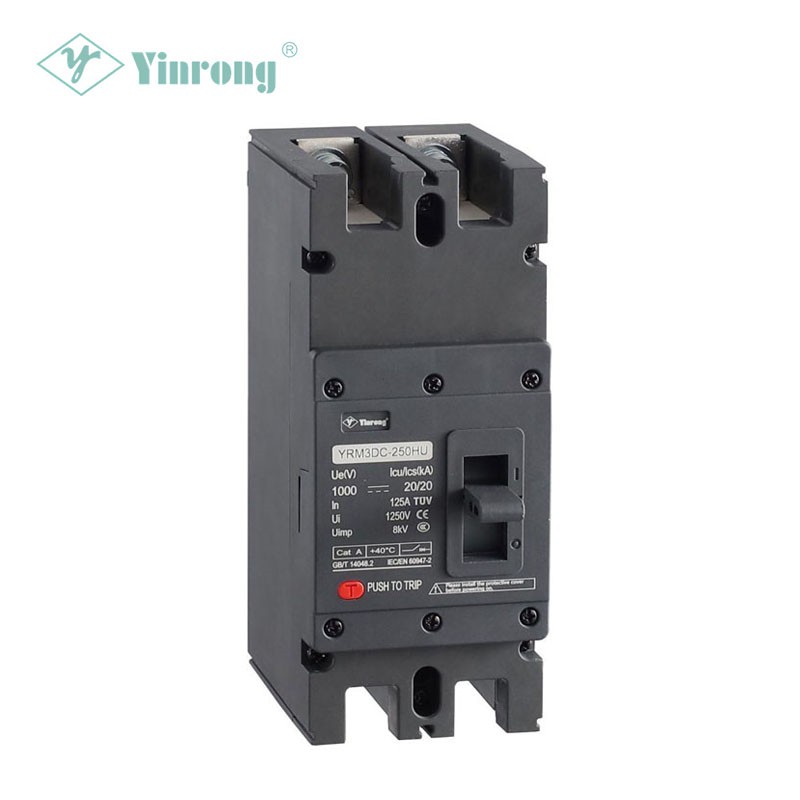

Zhejiang Galaxy Fuse Co., Ltd. (インロンとして知られる) は、YRM3 という名前の極性 320A モールド ケース サーキット ブレーカー (以下、MCCB と呼びます) を製造および供給しています。この MCCB は、予期される障害を伴う短絡イベントから低電圧電気システムを保護するように設計されています。さらに、メンテナンス目的の絶縁デバイスとしても機能します。 YRM3 MCCB は、通信や太陽光発電分野などの DC システムで広く使用されています。定格電流の範囲は 63A ~ 320A、定格電圧の範囲は 500VDC ~ 1500VDC です。
Zhejiang Galaxy Fuse Co., Ltd. は、極性 320A モールドケースサーキットブレーカーの製造と製造を専門としています。この MCCB は過負荷、短絡保護、絶縁などの機能を備えているため、通信や太陽光発電産業などの DC システムに広く適用できます。MCCB は国際規格 IEC 60947-2、GB/T 14048.2 に準拠しています。定格電圧この MCCB は 2P 500VDC/1000VDC および 3P 1500VDC で、電流範囲は 63A ~ 320A です。
DC500V/1000V/1500V
63-320A
2P/3P
-IEC 60947-2
-GB/T14048.2
- 通信業界
- 太陽光発電システム
画像 |
|
|
||||
モデル |
YRM3DC-250 |
|||||
ポール |
2 |
3 |
||||
定格電圧Ue(V) |
DC500V |
DC1000 |
DC1500 |
|||
定格絶縁電圧(Ui) |
DC1250V |
DC1500 |
||||
定格インパルス耐電圧(Uimp) |
8KV |
12KV |
||||
定格電流(A) |
63,80,100,125,140,160,180,200,225,250,280,315,320 |
|||||
定格極限短絡遮断容量(Icu) |
Hタイプ |
50 |
20 |
20 |
||
Rタイプ |
/ |
/ |
/ |
|||
定格動作短絡遮断容量(Ics) |
Ics=100%Icu |
|||||
配線方法 |
上から下、下から上(2P)、上から上、下から下(3P) |
|||||
利用カテゴリー |
A |
|||||
分離 |
はい |
|||||
周囲温度 |
-35℃---70℃ |
|||||
機械的寿命 |
20000 |
|||||
電気的寿命 |
3000 |
2000 |
1500 |
|||
国際標準 |
IEC/EN 60947-2、GB/T 14048.2 |
|||||
補助アクセサリ |
シャントトリップ、補助接点、警報スイッチ、電気機構、手動機構 |
|||||
寸法(長さ×幅×高さ) |
180×76×126(2P) 180×107×126(3P) |
